山東濰坊奧體中心體育場作為第十一屆全國運動會足球賽事主場館。位于山東省濰坊新區，主體建筑于2009年1月正式峻工。其建筑總面積為8萬平方米，設4.5萬座。體育場平面為橢圓形，長軸達263米，短軸240米，東西兩側設落地拱形頂棚，覆蓋東西兩側的觀眾席。觀眾席至頂棚之間各為23萬立方米，場中露天面積3萬平方米。其規模居山東省第二。

濰坊奧體中心體育場擴聲系統于2009年4月份全面峻工。現對濰坊奧體中心體育場擴聲系統的設計與施工做簡要介紹：

場館特點：
濰坊奧體中心體育場具有如下特點：
1、體育場不是全封閉空間，東西兩側構成了半封閉空間，該部分頂棚近似四分之一圓弧形；南北側無頂棚
2、頂棚高度較高，離地更高處達到52米，觀眾席至頂棚之間空間大，容積達到23萬立方米。
3、頂棚結構內，混響時間較長。經實測1000赫茲，混響時間長達3秒。
4、馬道高度高且不在同一水平面上，呈圓弧形。
5、控制室至功率放大器室信號傳輸距離遠且線路復雜。
根據體育場的現場特點，三基音響為濰坊奧體中心體育場量身訂做了完整的主擴聲深化設計方案：

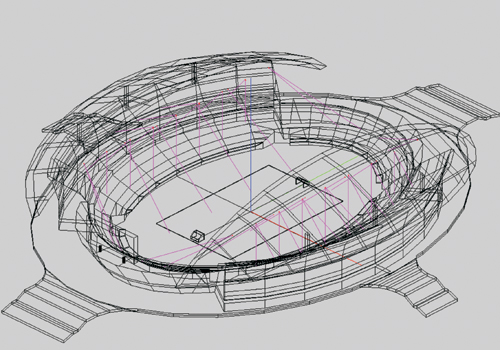

由于該體育場頂棚內東西側觀眾席封閉空間容積較大混響時間長對語音清晰度影響較大；馬道呈圓弧形揚聲器無法吊掛在同一水平面上且落差較大造成各點擴聲環境迥異；南北側看臺無頂棚結構容易造成聲音外溢對體育場外部造成聲污染。所以，采用β3（貝塔斯瑞）ONAX系統的S12L、S15L高聲壓揚聲器以分散式布局對體育場觀眾席及比賽場地進行均勻擴聲。其優點如下：
（1）單只揚聲器的要求較低，可選擇的范圍大，在滿足馬道承重前提下有更多的選擇。
（2）相對于集中式布局，分散的揚聲器距離觀眾席較近，直達聲較強，反射聲的煩擾小，有利于提高清晰度，同時，聲功率較小，聲音不易外溢，降低了聲污染。
  3）馬道或吊裝棚架的載荷較小，且揚聲器安裝以及角度調整較為容易。
（4）通過適當?shù)膿P(yáng)聲器配置和布局，可以保證聽音區內沒有聲音死區，聲場均勻度較好。
（5）揚聲器系統覆蓋范圍清晰，可分區控制全部或部分揚聲器。

 選型揚聲器主要特點：

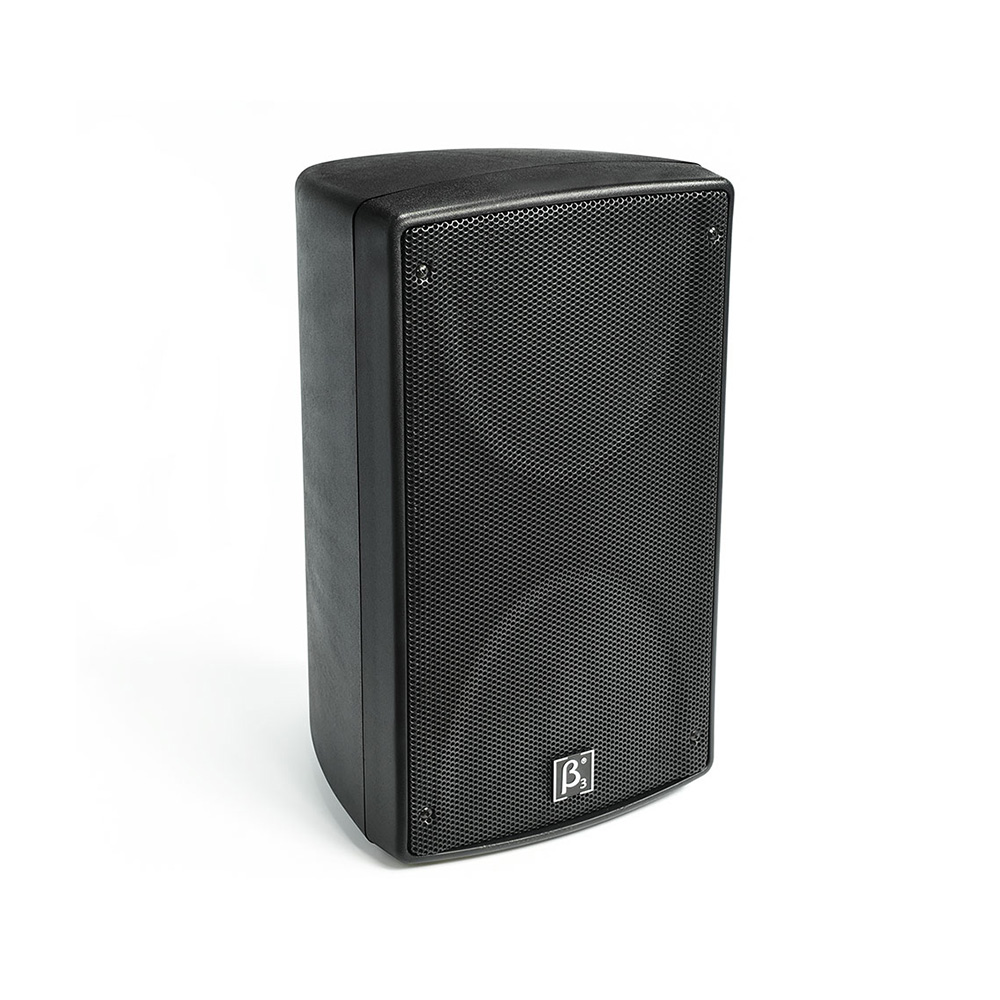

S12L、S15揚聲器具有高靈敏度、高聲壓級的特性。
S12L、S15F揚聲器均為三音路、一音軸設計，能獲得平滑的頻率響應和優異的音樂聽感，以及更大的穩態高聲壓。精確設計的箱體結構和指向角度，使揚聲器組合時相互之間不會產生干涉同時箱體更為緊湊更為輕便。

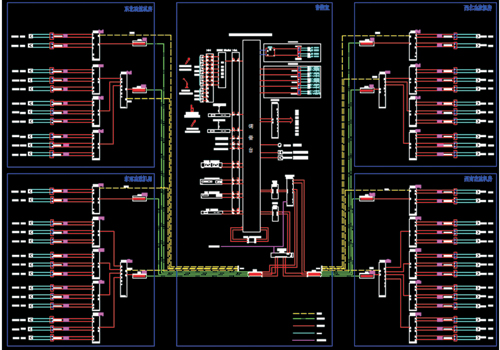

在體育場五層設置四個功率放大器機房，控制室與功率放大器機房間采用損耗低，抗干擾能力強的光纖傳輸方式進行傳輸。使用β3（貝塔斯瑞）的DP26數字處理器對揚聲器進行數字化音頻處理。
β3（貝塔斯瑞）功率放大器采用國際更先進的電路設計，所有器件包括接插件均選用進口品牌如東芝大功率管、瑞士原廠的信號接插件，在保障了音質和音色的同時具有優越的工作性能及穩定性。
為了避免音頻信號在遠距離傳輸過程中產生音質劣化，控制室與功率放大器機房間的傳輸，我們均使用了低損耗高抗干擾的光纖傳輸方式，光纖傳輸有以下優點：
（1）光信號傳輸比數字傳輸?shù)木嚯x更遠（距離大于2Km也沒有衰減問題）。
（2）光纖是完全絕緣的，抗射頻干擾（RFI）和電磁干擾（EMI），還消除了接地環路的干擾問題。
（3）安裝簡便，可方便的在天花布線，繞過障礙物、穿過墻壁或在地下布線。
為了提高系統的穩定性，我們在光纖傳輸?shù)幕A(chǔ)上增加了一組模擬信號傳輸線作為備份，在光纖傳輸失效時可以通過調音臺的簡單操作快速切換到模擬傳輸方式，確保系統正常運作。同時，為了能在緊急情況發生時，系統可以與消防進行聯動擴聲，組織快速有效的疏散。我們在前端音頻處理設備DP26上接入了緊急強切信號，當緊急事件發生時由消防控制室送來的音頻信號將直接接入DP26數字音頻處理器并切斷原有音頻信號強制播出緊急廣播信號。這樣就保證了正常擴聲和應急廣播信號快速高效的轉換DP26數字音頻處理器主要特點：
DP26數字音頻處理器是一款數字化音箱控制器和音頻處理器，可以通過PC機上的控制軟件對RS-485網絡內多達100臺設備進行管理和實時監控，傳輸距離可達1000。該處理器為2進6出設計，可以將兩路輸入信號靈活地分配到六路輸出中，每路還包含延遲器、壓縮/限幅器、參量均衡器或圖示均衡器等功能。
整個系統中，共配置24臺DP26數字音頻處理器，每只揚聲器均單獨使用一路DP26音頻輸出，保證每只揚聲器均可以獨立調試。同時具有對系統進行冗余備份的作用，避免出現因單臺設備的故障而導致系統癱瘓的現象。
2008年9月，三基音響體育場館專業應用技術團隊正式進場。從場館的勘測、擺位及線路預埋等綜合應用進行深化設計。在業主、建筑施工及監理單位的多次溝通后，依體育場館工程導則正式全面施工。2009年4月該系統全面調試完成，第三方評測性能良好，全部技術指標符合國家標準。
